РАЗВЕДКА ОГНЕВЫХ ПОЗИЦИЙ ПО ВЫСТРЕЛУ, КОНТРБАТАРЕЙНЫЕ РАДАРЫ.

Для разведки огневых позиций минометов, артиллерии, реактивных систем залпового огня, стартовых позиций тактических ракет противника по выстрелу (снаряду, ракете, мине на траектории), а также для обслуживания стрельбы (контроля ударов) своих аналогичных средств создан артиллерийский радиолокационный комплекс разведки позиций ракет и артиллерии 1Л260. В состав радиолокационного комплекса 1Л260 входят:
– трехкоординатная моноимпульсная радиолокационная станция с фазированной антенной решеткой (изделие 1Л261);
– машина технического обслуживания (изделие 1И38);
– электростанция ЭД60-Т230П-1РАМ4.
Запуск комплекса в производство не только разрешил проблему отставания нашей страны по дальности разведки стреляющей артиллерии и ракет, но и обеспечил превосходство в этой

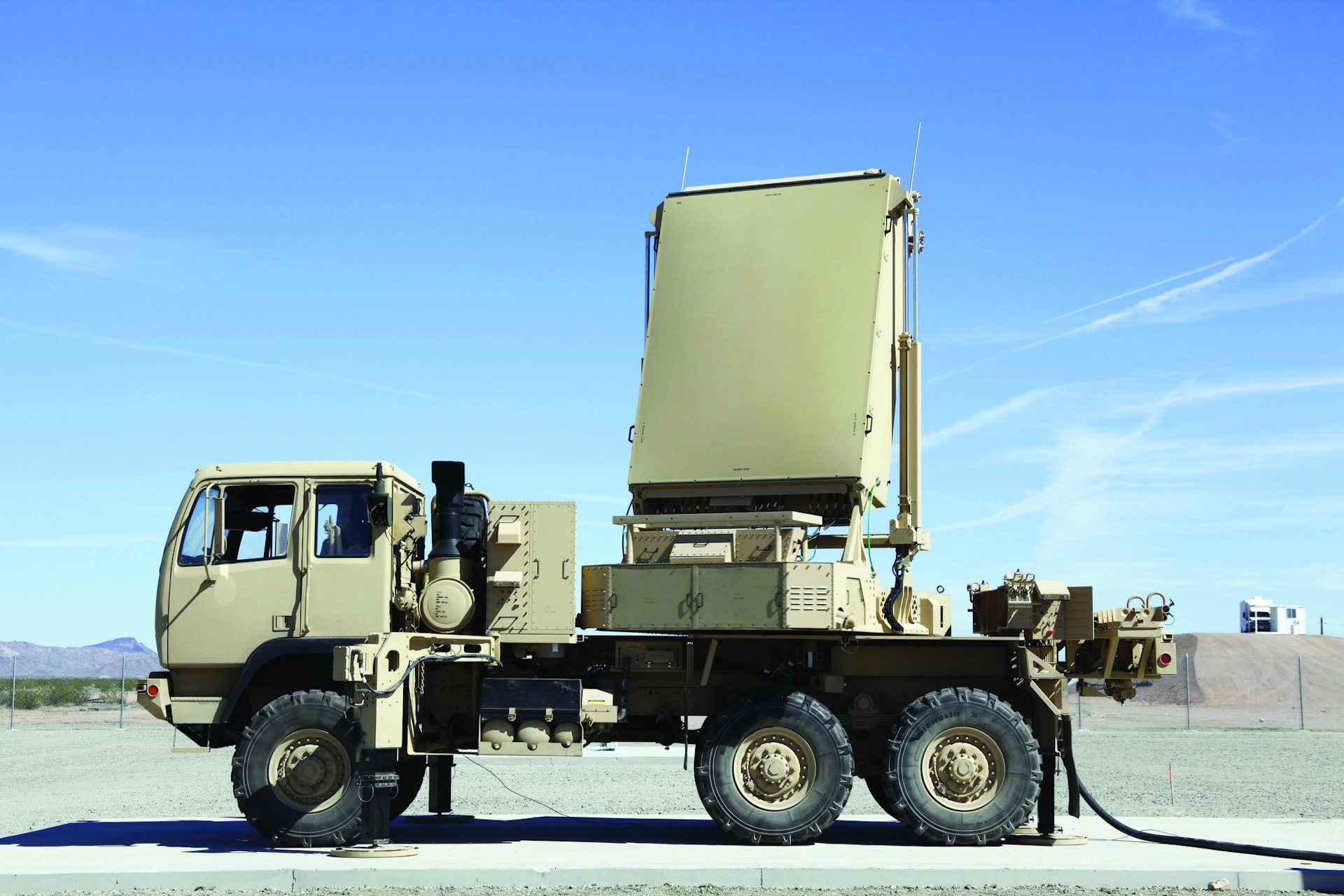

Сравнительный анализ характеристик показывает, что комплекс 1Л260 превосходит зарубежные РЛС РОП «Cobra» и AN/TPQ-53 как по дальности разведки, так и по ряду основных технических характеристик.
Комплекс обеспечивает:
– обнаружение и сопровождение летящих артиллерийских снарядов, реактивных снарядов РСЗО, тактических ракет;
– определение с высокой точностью координат точек вылета и падения снарядов (мин, ракет);
– распознавание класса, в том числе калибра стреляющей огневой позиции противника;
– одновременную работу в режимах разведки и контроля;
– функционирование в условиях воздействия естественных пассивных помех;
– пеленгацию источников активных помех и автоматическую компенсацию помех, воздействующих с нескольких направлений;
– обнаружение противорадиолокационных ракет;
– непрерывное автоматическое диагностирование составных частей изделия в ходе выполнения боевой работы.
В режиме «Разведка» (рис. 2) комплекс обеспечивает вскрытие огневых позиций противника, в режиме «Обслуживание» (рис. 3) определяются координаты точек падения снарядов своих стреляющих средств.
Специальное программное обеспечение позволило реализовать полностью автоматический режим работы комплекса, без участия членов расчета.
Применение программно управляемых блоков радиолокационной аппаратуры обеспечило гибкое изменения режимов функционирования и возможность дальнейшей модернизации изделия, при этом число одновременно сопровождаемых целей может варьироваться от 12 до 36.
Аппаратные возможности РЛС позволяют не только обеспечить разведку огневых позиций различных типов стреляющих систем, но и реализовать режим обзора пространства в интересах противовоздушной обороны.
Наряду с РЛС разведки огневых позиций артиллерии большой дальности имеется потребность в легких переносных радарах, обеспечивающих разведку огневых позиций стреляющих минометов, разведку наземных движущихся целей и контроль стрельбы своей артиллерии по разрывам снарядов (мин) для батальонного звена. Это подтверждается опытом проведения локальных войн и контртеррористических операций.
В конце 2012г на вооружение российской армии принята первая в мире переносная многофункциональная РЛС разведки огневых позиций стреляющих минометов и наземных подвижных целей 1Л271

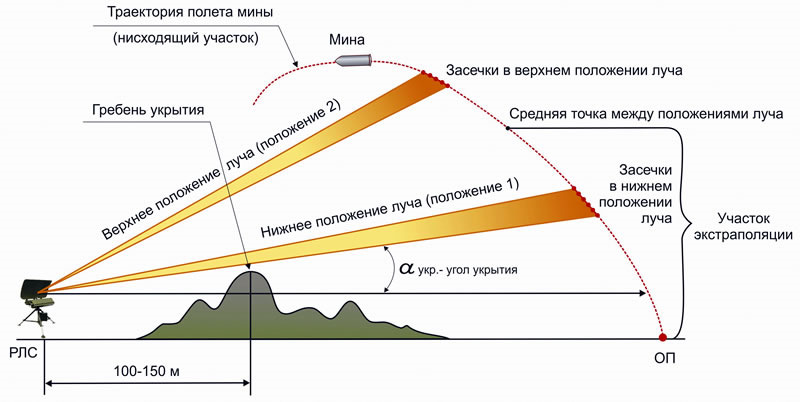

РЛС определяет местоположение ОП стреляющего миномета или точки падения мины путем радиолокационного наблюдения мины на видимом участке траектории полета, измерения координат и параметров ее движения в отдельных точках траектории с последующей экстраполяцией к точке вылета или падения . Антенна РЛС имеет электронное сканирование по азимуту. Перемещение луча по углу места осуществляется за счет изменения поляризации СВЧ излучения.
Станция выполнена в виде комплекта аппаратуры, размещаемой во внутреннем отсеке специального частично бронированного автомобиля, служащего для оперативной доставки расчета из трех человек и аппаратуры станции в заданный район работы. Передислокация на небольшие расстояния в заданном районе работы для выбора более удобной боевой позиции осуществляется путем переноски составных частей станции, извлеченных из транспортного средства, с использованием специальных упаковок для переноски.

ПЕРЕНОСНЫЕ РЛС МАЛОЙ И БЛИЖНЕЙ ДАЛЬНОСТИ

Первая в России серийно освоенная переносная РЛС разведки наземных целей малой дальности с фазированной антенной решеткой (ФАР) – станция 1Л277 Она предназначена для обнаружения движущихся одиночных и групповых наземных, надводных, неподвижных наземных и надводных целей, а также для корректировки огня артиллерии и минометов по разрывам. Также станция обнаруживает низколетящие беспилотные летательные аппараты.
В отличие от своего прототипа (станции ПСНР-8), 1Л277 позволяет наряду с подвижными целями и разрывами артиллерийских снарядов обнаруживать неподвижные малоразмерные цели, что в РЛС такого класса сделано впервые. Одновременно обеспечено снижение радиолокационной заметности и увеличение помехозащищенности. Применение твердотельной элементной базы позволило снизить массу в 2 раза и увеличить среднюю наработку на отказ в 3,7 раза по сравнению с ПСНР-8.
Конструкция станции позволяет осуществлять ее установку на различных ходовых базах, а принцип моноблочного исполнения радиолокационной аппаратуры обеспечивает возможность для создания стационарных комплексов наблюдения, взаимодействия их в сети при охране границ, береговых зон, объектов военного и гражданского назначения.

По сравнению со станциями такого же класса ПСНР-8 и ПСНР-8М, стоящими на вооружении, и зарубежными аналогами, РЛС 1Л277 имеет несколько важных преимуществ. В частности, обеспечивается автоматическое сопровождение до 20 целей без прекращения разведки в заданном секторе; режим обнаружения и определение координат неподвижных целей; автоматическое распознавание типа движущихся целей «человек – техника».

Для обеспечения скрытности и помехозащищенности работы станции реализован режим быстрой перестройки частоты (БПЧ), который затрудняет противнику ведение радиотехнической разведки и делает невозможным постановку прицельной активной помехи.

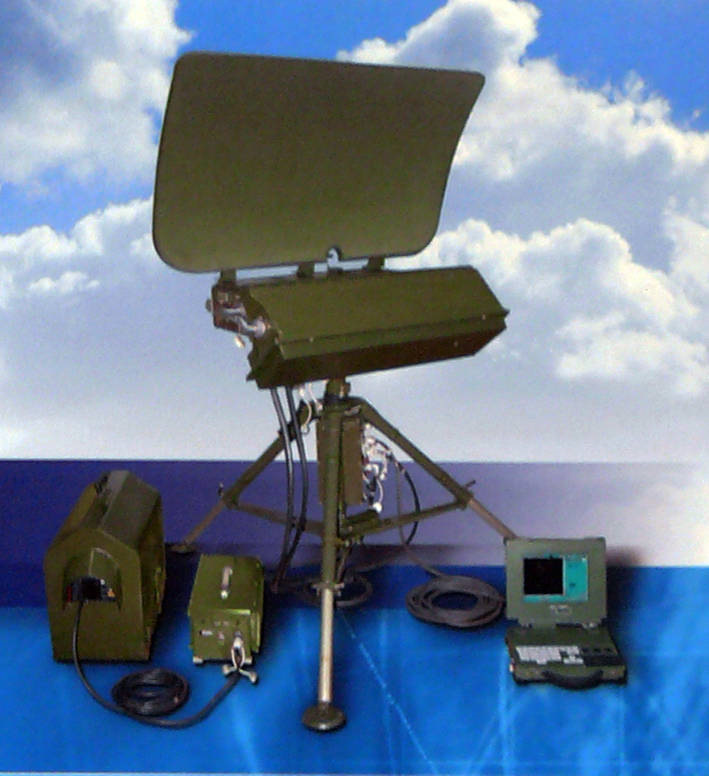

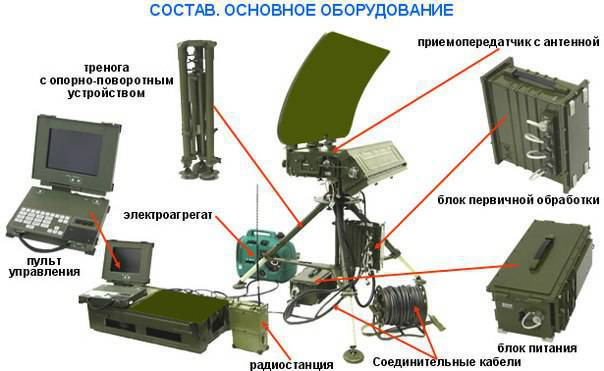

Качественный скачок в развитии портативных РЛС разведки наземных движущихся целей совершен при создании в 2010 г. портативной РЛС ближней разведки СБР-5М (рис. 7), объединяющей в себе практически все возможности современных радиолокаторов, несмотря на предельно малые габаритно-весовые характеристики.

РЛС представляет собой когерентную, многоканальную радиолокационную станцию с непрерывным излучением широкополосного ЛЧМ сигнала низкой мощности.

Она имеет возможность сопряжения с пятью видами станкового автоматического стрелкового оружия (ПКМСН, «Печенег», «Корд», АГС-17, АГС-30), что делает ее незаменимой при ведении боевых действий в условиях отсутствия оптической видимости.

Принцип работы и боевого применения станции заключается в сканировании одного из заданных секторов с автоматическим обнаружением движущихся целей, определением их полярных координат для наведения автоматического стрелкового оружия и отображением целевой радиолокационной обстановки на фоне электронной карты местности (ЭКМ).

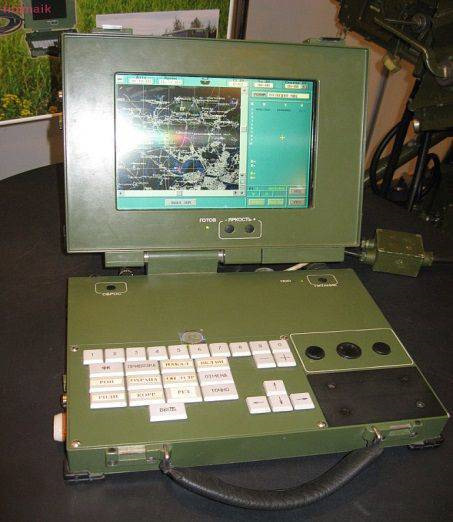

Станция обеспечивает высокую скрытность работы от средств радиоэлектронного противодействия противника, так как ее излучаемая мощность меньше чем у сотового телефона. Все радиоэлектронные устройства, блоки первичной обработки и ВИП размещаются в приемопередатчике, который совместно с приводом устанавливается на треноге. Пульт управления с аккумуляторной батареей размещается на удалении от приемопередатчика.

Уникальные конструкторские и технологические решения позволили создать станцию с минимальной для всех аналогов массой носимого комплекта, не превышающей 12 кг.

Как автономное средство разведки станция СБР-5М включена в состав:

– комплекса разведки, управления и связи «Стрелец» (83Т215-8ВР);

– автоматизированного комплекса управления батареей ПТУРС («Командирша-Э»);

– боевой машины десантной автоматизированной командирской разведывательной (БМД-3К-АР).

Приемопередатчик станции включен в состав боевой противодиверсионной машины (БПДМ «Тайфун-М»).

Серийное производство изделий 1Л260, 1Л271, 1Л277 и СБР-5М позволило начать оснащение подразделений артиллерийской и войсковой разведки Сухопутных войск Вооруженных Сил РФ высокоэффективными РЛС наземной разведки, которые по техническому уровню соответствуют лучшим зарубежным образцам, а по отдельным характеристикам и превосходят их. Это позволило поднять эффективность радиолокационной разведки на новый качественный уровень – более эффективно решать традиционные задачи, расширить перечень решаемых задач и существенно увеличить оперативные возможности по повышению скрытности, помехоустойчивости и живучести станций на поле боя.
Контрбатарейная РЛС «Зоопарк-1»

«Зоопарк-1» (индекс ГРАУ 1Л219М) – РЛК разведки и контроля стрельбы (контрбатарейная РЛС). Радиолокационный комплекс предназначен для разведки огневых позиций ракетно-артиллерийских средств противника (минометных позиций, артиллерийских позиций, позиций РСЗО, пусковых установок тактических ракет и комплексов ПВО). «Зоопарк-1» выполняет расчет траекторий ракет и снарядов, способен корректировать огонь своих артиллерийских средств, следить за воздушным пространством и осуществлять контроль за беспилотными летательными аппаратами.

Комплекс начал проектироваться в СССР в 1980-х годах для замены в артиллерийских войсках комплекса АРК-1 (индекс ГРАУ 1РЛ239, «Рысь»), который был разработан в конце 1970-х годов. Новый комплекс был размещен на базе шасси тягача МТ-ЛБу, благодаря чему имеет с АРК-1 внешнее сходство. Для выполнения работ по созданию «Зоопарка» были привлечены 2 предприятия – НИИ «Стрела» и НПК «Искра». Последовавший вскоре развал СССР привел к тому, что два этих предприятия оказались в разных странах, где они независимо друг от друга продолжили работу, являясь теперь уже конкурентами. НПК «Искра», оказавшийся на территории Украины, продолжил работы над созданием и модернизацией комплекса 1Л220-У «Зоопарк-2», базирующегося на другом шасси, обладающего большей дальностью обнаружения целей, но меньшей пропускной способностью и другими программно-аппаратными решениями.

ФГУП НИИ «Стрела» из города Тулы продолжил работы по модернизации комплекса «Зоопарк-1» (в частности, были проведены работы по усовершенствованию системы связи и программно-аппаратного обеспечения данного комплекса). Новый комплекс, разработанный предприятием, получил индекс 1Л219М (модернизированный) и впервые был представлен представителям СМИ в 2002 году. Вероятнее всего в 2004 году ряд данных комплексов в единичных экземплярах был передан на войсковые испытания в Вооруженные Силы России. Окончание войсковых испытаний комплекса официально завершилось 19 февраля 2008 года, годом ранее комплекс уже был принят на вооружение российской армии. Предполагается, что несколько подобных комплексов могли принять участие в августовских событиях 2008 года на территории Южной Осетии. В составе современных российских бригад комплекс входит в состав батареи управления и артиллерийской разведки, которая по штату должна иметь 3 таких комплекса.
Предназначением автоматизированного радиолокационного комплекса «Зоопарк-1» является определение координат огневых средств противника (ведущих огонь минометов, артиллерийских орудий, реактивных систем залпового огня и пусковых установок тактических ракет) по факту выстрела или пуска. Зафиксировав выстрел и отследив траекторию полета снаряда/ракеты, комплекс выдает целеуказания собственным средствам огневого поражения и контролирует эффективность их стрельбы.

«Зоопарк-1» в состоянии одновременно обнаружить до 70 различных артиллерийских позиций в минуту и выдать их координаты до момента падения снарядов (в течение первых 20 секунд после залпа), вести одновременное сопровождение 12 целей, осуществлять автоматизированный обмен поступающей информацией с КП управления. «Зоопарк-1» в состоянии обеспечивать разведку/контроль огневых позиций минометов калибра 81-120 мм на дальности 20 км / 22 км, огневых позиций артиллерии калибра 105-155 мм на дальности 15 км / 20 км, огневых позиций РСЗО калибра 122-240 мм на дальности 30 км / 35 км, огневых позиций тактических ракет 40 км /40 км. Комплекс обладает высокой помехоустойчивостью и модульным исполнением.

При необходимости данный комплекс может применяться для управления полетом БПЛА, а также следить за контролем их движения или контролем полета других летательных аппаратов в зоне ответственности. При нахождении на аэродроме может быть обеспечено сопровождение и точное определение координат летательных аппаратов с последующей передачей данных на пункт управления в режиме online.

«Зоопарк-1» обладает достаточно высокой живучестью, которая достигается с помощью короткого времени работы РЛС на излучение, применения средств противодействия непреднамеренным и преднамеренным радиоэлектронным помехам, быстрой перестройки несущей частоты. Расчет комплекса – 3 человека – защищен противопульной и противоосколочной броней.
Состав комплекса

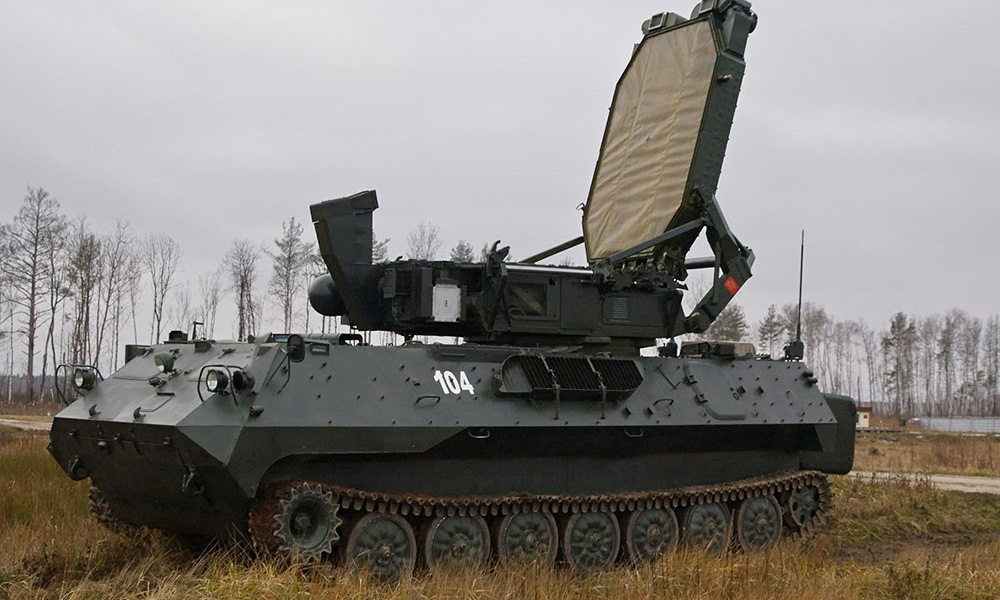

РЛК «Зоопарк-1» размещается на одной транспортной единице – бронированном высокопроходимом гусеничном тягаче МТ-ЛБу. На его базе разворачивается радиолокационная аппаратура, автономные средства ориентирования и навигации, средства связи, устройства ввода и обработки цифровых карт местности, а также источники электропитания, что придает комплексу высокую мобильность.

В состав комплекса входит радиолокационная станция РЛС 1Л259М на базе гусеничного тягача МТ-ЛБу, машина технического обслуживания (МТО) комплекса для проведения ремонтных и регламентных работ 1И30 на базе автомобиля Урал-43203, электростанция ЭД30-Т230П-1 РПМ-1 на прицепе 2-ПН-2 для проведения регламентных и учебных работ, а также автономные средства топопривязки и ориентирования.

1Л259М – это 3-х координатная моноимпульсная РЛС с фазированной антенной решеткой (ФАР), которая обеспечивает боевую работу вместе с быстродействующей ЦВС – цифровой вычислительной системой, обладающей развитым ПО. Обзор зоны ответственности в режиме поиска цели или контроля стрельбы радиолокационная станция реализует при помощи дискретного сканирования электролучом в секторе до 90 градусов в горизонтальной и до 1,8 градуса в вертикальной плоскостях с постоянным углом места в 40 градусов. РЛС в состоянии автоматически обнаруживать летящие мины, снаряды и ракеты, сопровождать их и проводить траекторные измерения.
По результатам этих измерений выполняется оценка движения полета снарядов, определяется класс стреляющих систем, вычисляются координаты огневых позиций противника с точностью, достаточной для осуществления эффективной контрбатарейной борьбы (в режиме разведки целей). Также производится расчет точек падения собственных средств поражения (в режиме контроля). Одновременно с этим осуществляется формирование и передача сообщений с данными об огневых позициях противника, а также результатов стрельбы собственных средств поражения на КП автоматизированных ракетных комплексов и артиллерийского дивизиона.
РЛС 1Л259М
В составе РЛС 1Л259М находятся автономные средства топопривязки, ориентирования и навигации, которые обеспечивают во время движения или стоянки определение азимута и координат местоположения станции в единой системе координат. РЛС оснащается интерфейсом для работы в системе управления войсками.

ЦВС данного комплекса обеспечивает высокую автоматизацию всего процесса боевой работы и позволяет обнаружить и сопровождать одновременно до 12 целей, а также раскрывать координаты огневых позиций противника, с которых ведется одновременный, интенсивный огонь.

МТО на базе "Урала" предназначена для выполнения ремонтных и регламентных работ, направленных на поддержание аппаратуры РЛС в боеготовом состоянии и имеет для этого все необходимое оборудование.

Электропитание комплекса выполняется при помощи передвижной электростанции ЭДЗО-Т230П-1РПМ мощностью в 30 кВт (при проведении тренировки расчета и регламентно-ремонтных работ) или от генератора, который отбирает мощность от ходового двигателя (в условиях боевой работы комплекса).
РЛК «Зоопарк-1» обеспечивает
1. Мобильность
Время развертывания и свертывания РЛК без выхода экипажа занимает не более 5 минут.
Скорость движения по суше – до 60 км/ч.
Комплекс в состоянии преодолевать водные преграды вплавь.
Комплекс обладает проходимостью по дорогам любого типа.
Запас хода с полной заправкой составляет 500 км.
Комплекс в состоянии работать на высотах до 3000 м. над уровне моря
Возможна работа при воздействии всех типов атмосферных осадков, пыли и сильного ветра до 30 м/с.
Работа при температурах окружающей среды от -45 до +50 градусов Цельсия.
Возможность транспортировки всеми видами транспорта: железнодорожным, воздушным, автомобильным, водным.
Автономная топопривязка и ориентирование.
2. Живучесть
Частая смена несущей частоты.
Непродолжительность времени излучения.
Защита от воздействия электромагнитных импульсов.
Высокая помехоустойчивость.
3. Защиту экипажа
От поражения стрелковым оружием и осколками снарядов
От поражения бактериологическим и химическим оружием.
От воздействия низких и высоких температур окружающей среды.
4. Удобство управления
Полная автоматизация управлением РЛС.
Обеспечение комфортных условий экипажу (вентиляция, отопление, кондиционирование воздуха).
Встроенный автоматизированный контроль работоспособности комплекса.
Комплекс переводится из походного положения в боевое и обратно без выхода расчета из МТ-ЛБу.
1. Разведка

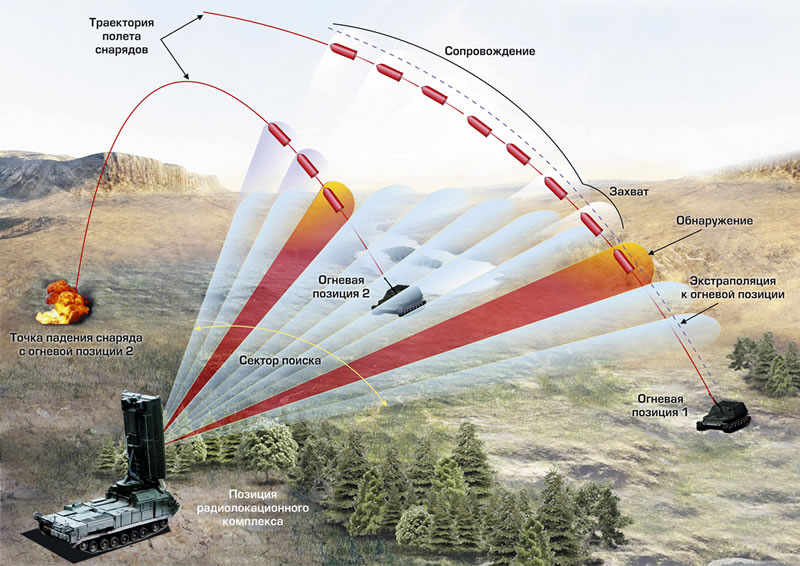

В режиме «Разведка» определяются координаты огневых позиций стреляющих артсистем противника. Изделие последовательно сканирует пространство над рельефом местности, перекрывая сектор шириной 90 градусов. При этом зондирующий луч, осуществляя электронное сканирование над маскирующей поверхностью, образует так называемый «потенциальный барьер поиска».
В момент пересечения снарядом указанного барьера происходит его обнаружение, захват и сопровождение с последующей экстраполяцией траектории в точку вылета снаряда.
2. Контроль

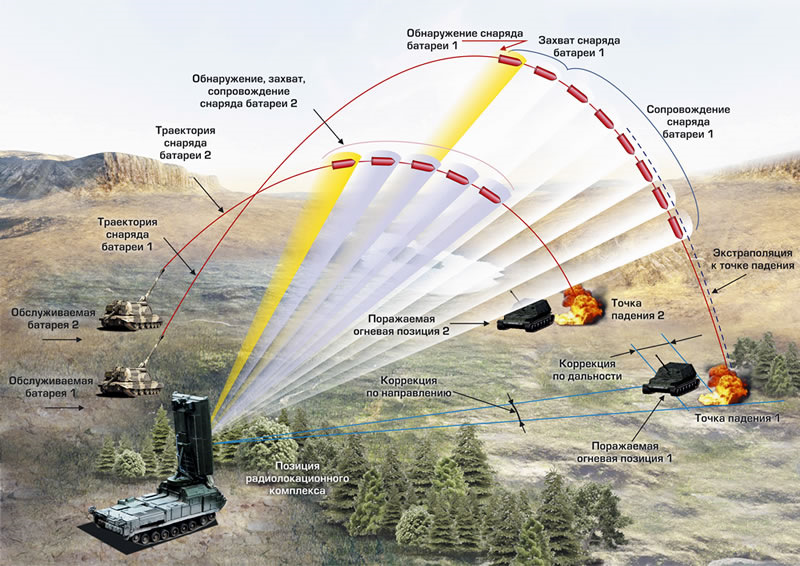

В режиме «Контроль» определяются координаты точек падения снарядов своих стреляющих средств. По исходным данным, введенным в вычислительное устройство управления (ВУУ), рассчитываются координаты точек начала сопровождения снарядов, появление которых осуществляется в рабочем секторе. ВУУ устанавливает зондирующий луч в направлении предполагаемой точки встречи и организует электронный поиск ожидаемого снаряда. При обнаружении снаряда в зоне точки встречи осуществляется его захват, сопровождение и экстраполяция в точку его падения.
Самоходная РЛС 1Л261 отличается от своих предшественников иной компоновкой основных агрегатов. Как и ранее, все агрегаты машины устанавливаются на гусеничном шасси, в качестве которого используется машина ГМ-5955. На крыше корпуса монтируется антенный пост с механизмами подъема и вращения. В походном положении фазированная антенная решетка укладывается на среднюю и кормовую часть крышки корпуса. Боевая масса машины превышает 38 т. Работой всех систем управляет расчет из трех человек.
В ходе подготовки комплекса к работе антенна поднимается и может вращаться вокруг вертикальной оси, меняя сектор обзора. Конструкция фазированной антенной решетки позволяет расчету станции следить за объектами, находящимися в секторе шириной 90° по азимуту. Точные характеристики дальности обнаружения целей пока не оглашались. Согласно ранее опубликованным данным, станция 1Л261 способна определять огневую позицию вражеской артиллерии с ошибкой до 40 м. При вычислении точки старта реактивных снарядов систем залпового огня ошибка составляет 55 м, точки старта баллистических ракет – 90 м.
